Твердотельные лазеры с диодной накачкой

Развитие и совершенствование лазерной техники в 90-е гг. привели к распространению твердотельных лазеров, включая и Nd:YAG-лазеры, где ламповый источник света (оптическая накачка) заменён полупроводниковыми лазерами (диодами). Это лазеры с полупроводниковой накачкой, один из вариантов оптической схемы которых представлен на рис. 10.

Рис. 10. Вариант исполнения Nd:YAG-лазера с полупроводниковой накачкой:
1 — заднее зеркало; 2 — лазерные диоды оптической накачки; 3 — кристалл Nd:YAG; 4 — корпус; 5 — заслонка; 6 — выходное зеркало; 7 — модулятор света; 8 — фокусирующая оптическая система

Квантрон (узел накачки активного элемента) мощного твердотельного лазера предназначен для работы в непрервном (CW) и квазинепрервном (QCW) режимах и рассчитан на выходную мощность от 300 до 600 Вт CW в зависимости от используемых диодных линеек. В квазинепрервном режиме квантрон рассчитан на мощность накачки до 5 кВт.

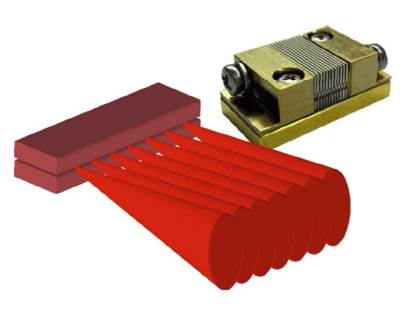

Рис. 11. Конструкция твердотельного лазера с диодной накачкой — квантрона (вид сбоку)	Рис. 12. Линейка лазерных диодов
