Описание оптических свойств металлов в терминах комплексного показателя преломления
Таблица 1
Параметры степени черноты ε для разных металлов и разных длин волн излучения лазеров при комнатной температуре
| Металл | Ar + (0,5 мкм) | Рубин (0,69 мкм) | YAG(Nd) (1,06 мкм) | CO2 (10,6 мкм) |
|---|---|---|---|---|
| Алюминий | 0,09 | 0,11 | 0,08 | 0,019 |
| Вольфрам | 0,55 | 0,50 | 0,41 | 0,026 |
| Железо | 0,68 | 0,64 | 0,52 | 0,035 |
| Медь | 0,56 | 0,17 | 0,10 | 0,015 |
| Титан | 0,48 | 0,45 | 0,42 | 0,08 |
| Золото | 0,58 | 0,07 | 0,05 | 0,017 |

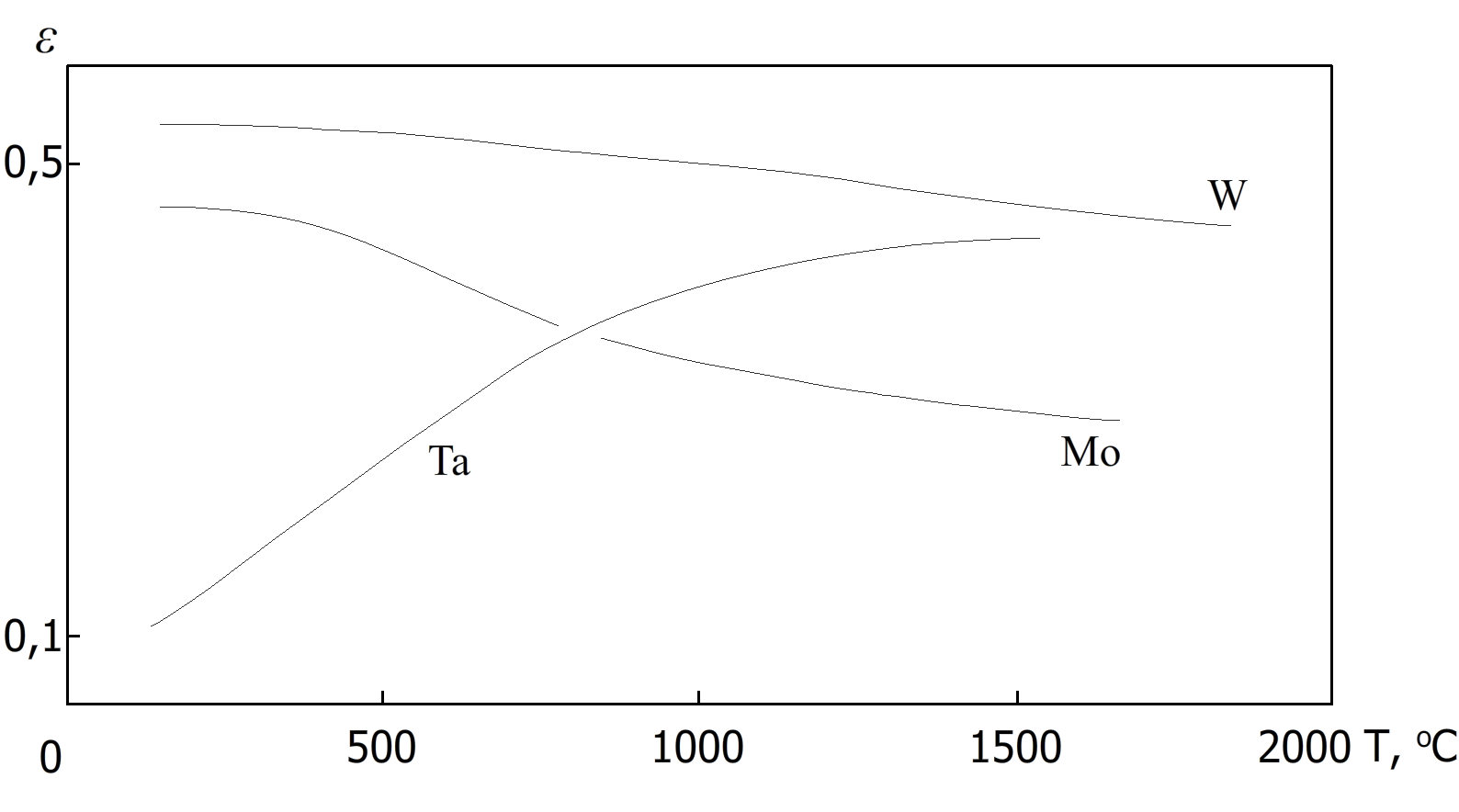

Рис. 2. Зависимости степени черноты разных металлов от температуры для λ = 1,06 мкм
Рис. 3. Зависимости степени черноты разных металлов от температуры для λ = 10,6 мкм
Температурные зависимости степени черноты е для длин волн λ = 1,06 мкм и λ = 10,6 мкм представлены на рисунках 2 и 3 соответственно.
На степень черноты существенным образом оказывает влияние окисление поверхности металла при нагреве в атмосфере. Так, например, нагрев поверхности при 700 градусах в течение 2–5 минут увеличивает степень черноты молибдена и тантала почти в 10 раз.
3/9
