Лазерная плазма — источник рентгеновского излучения
Рис. 13. Генерация рентгеновского излучения для диагностики материалов
В лаборатории воздействия лазерного излучения ОКРФ ФИАН на лазерной установке «Канал-2», позволяющей проводить исследования по взаимодействию низкокогерентного лазерного излучения с веществом, разработан и создан диагностический канал на основе объектива Шварцшильда, который состоит из трёх основных элементов:
- объектив Шварцшильда, позволяющий строить изображения микрообъектов с предельным разрешением ∼0,2 мкм в рентгеновском спектральном диапазоне 18–20 нм;
- CCD-камера, регистрирующая изображения, созданные объективом Шварцшильда микрообъёктов как в видимом, так и в мягком рентгеновском диапазоне;
- персональный компьютер, предназначенный для визуализации полученных изображений и их дальнейшей обработки.
Схема диагностического канала для исследования лазерной плазмы в мягком рентгеновском диапазоне представлена на рис. 14.

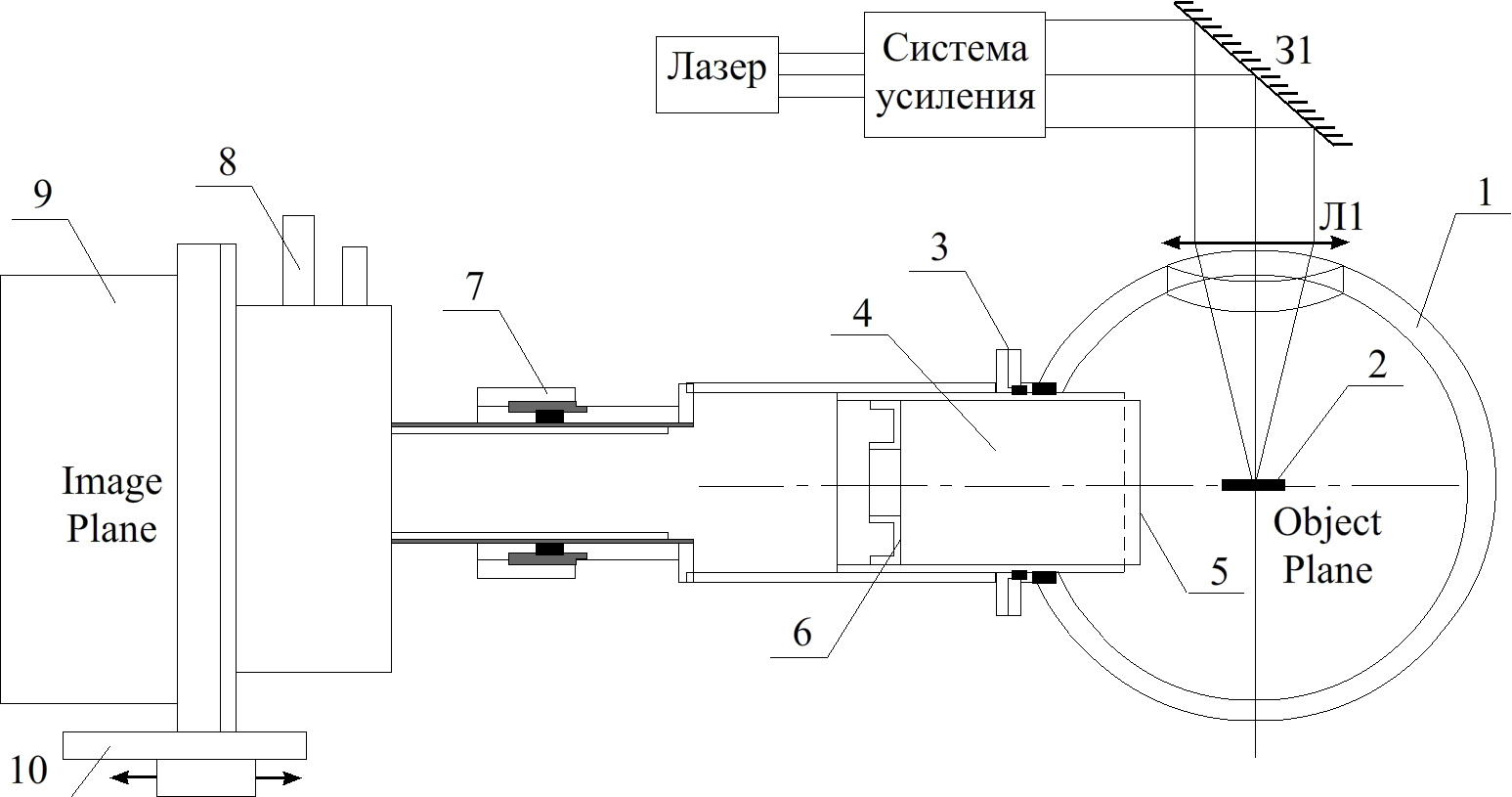

Рис. 14. Диагностический канал для исследования лазерной плазмы в мягком рентгеновском диапазоне:
З1 — поворотное зеркало; Л1 — фокусирующая линза; 1 — камера взаимодействия; 2 — мишень; 3, 6, 7 — крепёжные элементы; 4 — объектив Шварцшильда; 5 — алюминиевый фильтр; 8 — азотная ловушка; 9 — ПЗС матрица, чувствительная к излучению в мягком рентгеновском диапазоне; 10 — юстировочный столик
