Схемы экспериментальных установок для исследований и диагностики

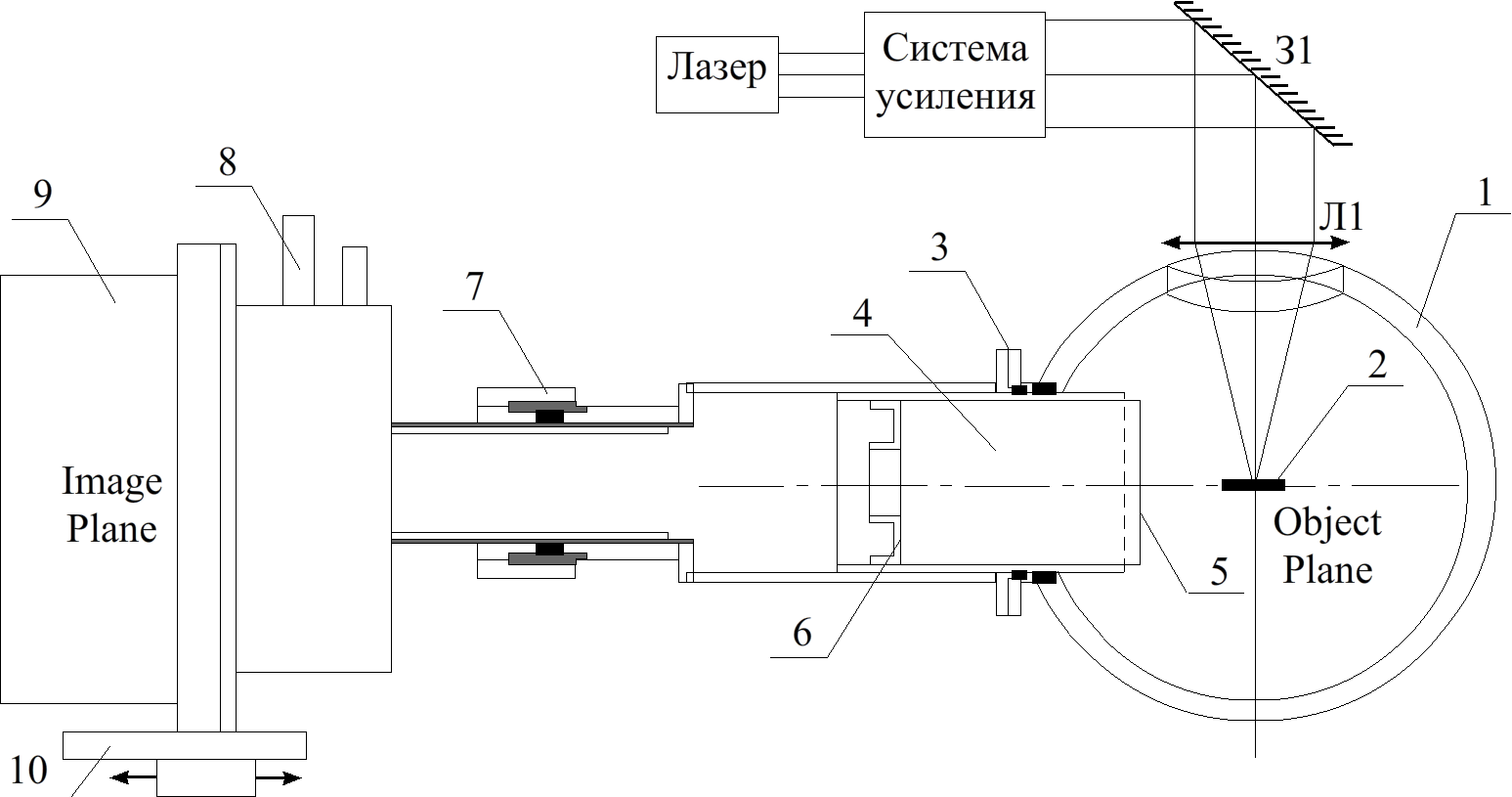

Диагностический канал для исследования лазерной плазмы в мягком рентгеновском диапазоне: З1 — поворотное зеркало; Л1 — фокусирующая линза; 1 — камера взаимодействия; 2 — мишень; 3, 6, 7 — крепёжные элементы; 4 — объектив Шварцшильда; 5 — алюминиевый фильтр; 8 — азотная ловушка; 9 — ПЗС матрица, чувствительная к излучению в мягком рентгеновском диапазоне; 10 — юстировочный столик
