Серии Бальмера отвечают переходы электрона из возбуждённых состояний на второй энергетический уровень. Схема таких переходов показана на рисунке 1. Энергией связи электрона в основном состоянии называется минимальная энергия, которую необходимо сообщить электрону, чтобы он стал свободным. Соответствующий переход показан на рисунке 1 фиолетовой стрелкой.

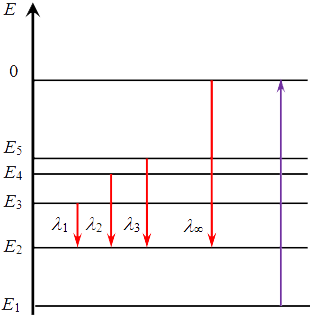

Рисунок 1
