Дифференциальные преобразователи

Описанные одинарные индуктивные преобразователи имеют ряд недостатков: их функции преобразования нелинейны; аддитивные погрешности, вызванные температурным изменением активного сопротивления обмотки, сравнительно велики; электромагнитная сила притяжения, воздействующая на якорь, значительна. Поскольку связь между Z и \(\delta\) описывается зависимостью, близкой к гиперболической, линейный участок рабочей характеристики ограничен значением \(\Delta \delta=(0,1-0,15)\delta_{0}\).

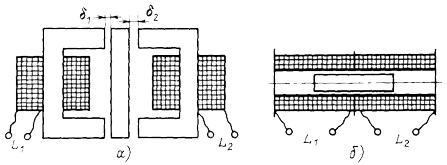

Этих недостатков лишены дифференциальные преобразователи. Они состоят из двух одинаковых одинарных преобразователей, которые имеют общий подвижный элемент. Примеры схем таких преобразователей приведены на рисунке.

При перемещении якоря одна индуктивность \(L_1\) возрастает, другая \(L_2\) — уменьшается. Дифференциальные индуктивные преобразователи включаются в соответствующие плечи мостовых схем. Благодаря этому уменьшается аддитивная погрешность, улучшается линейность функции преобразования, вдвое возрастает чувствительность и уменьшается сила притяжения якоря.
