Завершающие операции. Маркировка

Автоматическая система с электромеханическими дефлекторами обеспечивает маркировку сложных буквенно-цифровых шрифтов. Производительность этого способа маркировки 1 деталь/с или 6 млн деталей в год. При таких скоростях маркерный знак может содержать до 40 меток. Типичное поле маркировки 7,5 × 10 см² на рабочем расстояний 15–30 см, глубина маркировочного знака по стали достигает 0,005–0,0075 см. При помощи лазеров на АИГ:Nd в режиме модуляции добротности наносится цифробуквенная информация в виде непрерывных линий, состоящих из перекрывающихся точек.

Импульсными АИГ:Nd-лазерами при частоте 100 Гц осуществляется штриховая маркировка в виде точечных матриц. При растровом сканировании лучом площади до 7,5 × 7,5 см² компьютер по программе определяет моменты включения лазера. В последнее время разрабатываются универсальные системы для резки и маркировки, пайки маркировки с использованием до 10 волоконно-оптических кабелей вывода излучения.

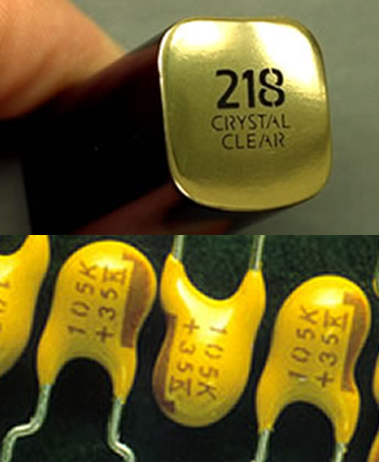

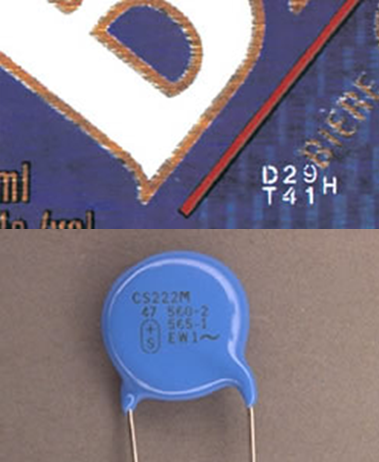

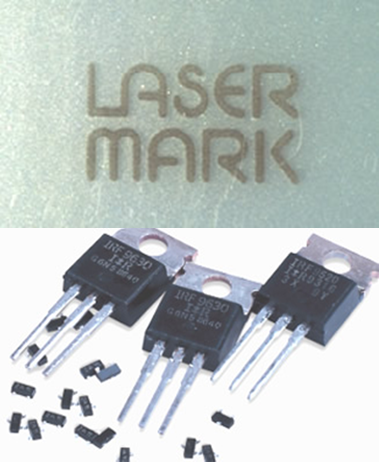

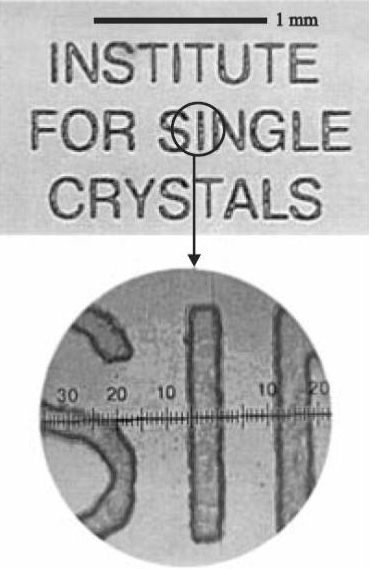

Рис. 28. Примеры лазерной микромаркировки
